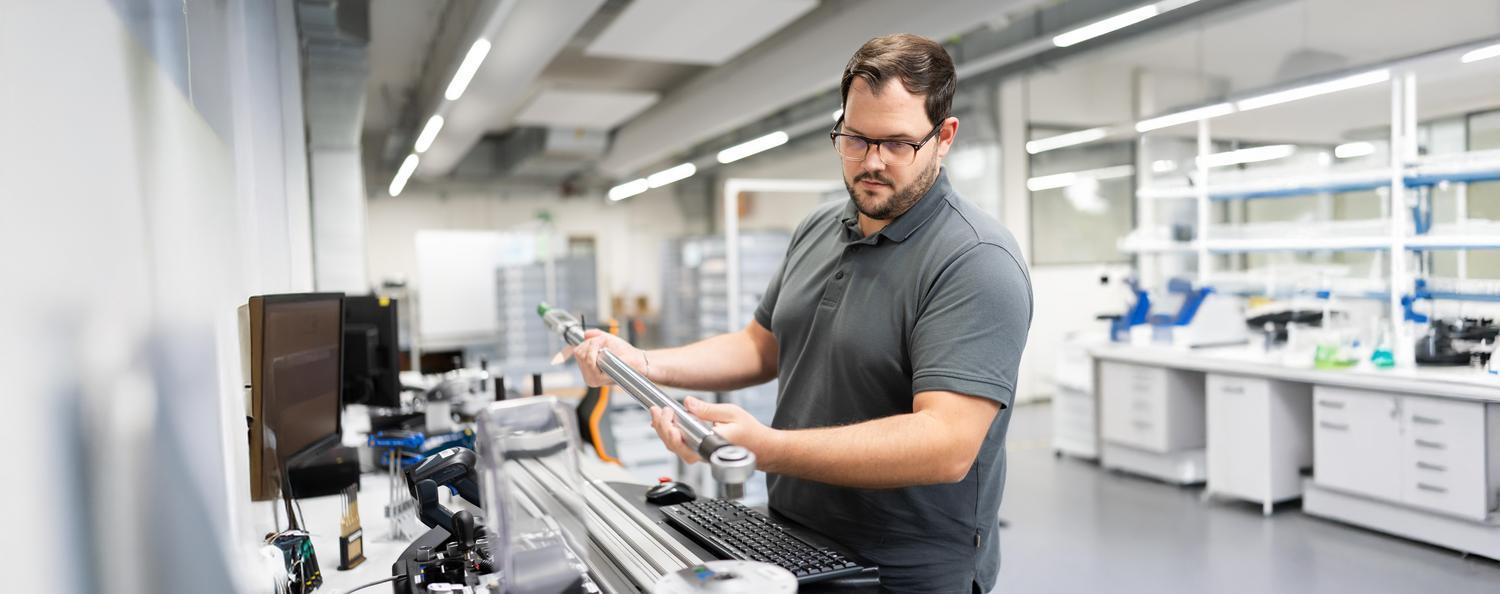

Étalonnage de mesurandes mécaniques

Testo Industrial Services se caractérise par un vaste laboratoire mécanique, spécialisé dans l'étalonnage de la technologie de mesure de la pression, du couple, de l'angle de rotation, de la force et de l'accélération.

Des équipements de mesure modernes et de haute précision garantissent un étalonnage traçable et indépendant du fabricant de votre équipement d'essai mécanique. Les étalonnages ISO/raccordé et les étalonnages sous accréditation selon la norme NF EN ISO/IEC 17025:2017 sont tous deux possibles.

Afin de maintenir les normes de qualité et de sécurité, il est fondamental que vous puissiez vous fier aux résultats des équipements de mesure utilisés. Nous sommes ici à vos côtés.

Votre avantage : nos compétences

  • Laboratoire primaire pour l'étalonnage des étalons de travail et de référence (accélération et pression)
  • Processus de laboratoire établis et conformes aux normes
  • Accréditation jusqu'à 500m/s² (sinus) et jusqu'à 500kg de masse de l'objet testé dans la plage d'accélération

Nos nouveautés

  • Étalonnage en pression à différentes températures
  • Banc d'essai à angle de rotation
  • Accréditation jusqu'à 500m/s² dans la gamme de fréquences 3Hz - 10kHz
  • Étalonnage des dispositifs de conditionnement de signaux (IEPE/ICP®)
  • Description des dispositifs TEDS (Transducer Electronic Data Sheet)

Pression

La détermination et la surveillance de la pression jouent un rôle essentiel dans de nombreux domaines. Dans nos laboratoires internes, nous pouvons vous proposer des étalonnages accrédités selon la norme NF EN ISO/IEC 17025/2017 jusqu'à une pression de 1200 bar. Nos laboratoires sont équipés d'une large gamme de étalons primaires, de référence et d’étalons de travail à cette fin. En outre, des étalonnages raccordés peuvent être effectués avec une pression allant jusqu'à 5000 bars.

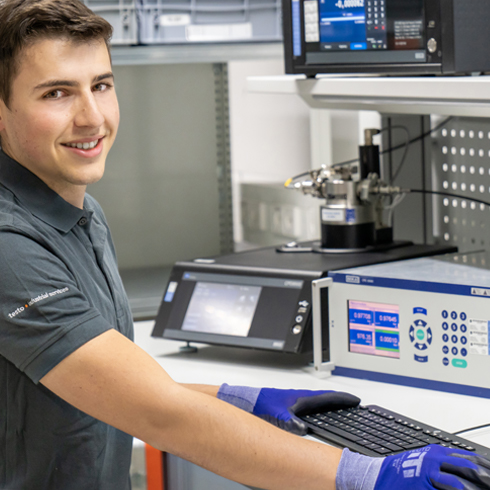

Notre laboratoire est basé sur deux types de référence différents : Balances de pression et calibrateur de pression.

Étalonnage des manomètres

Dans le domaine de la pression, par exemple, nous sommes spécialisés dans les appareils de mesure suivants :

  • Manomètres numériques et analogiques : Additel 681 ; SIKA D2
  • Manomètres avec affichage numérique : Testo 511, Greisinger GMH1100
  • Transmetteur de pression avec signal de sortie électrique : Keller PA-33X ; Kulite XTL-198
  • Calibrateur de pression : WIKA CPC6050 ; GE DRUCK Pace5000
  • Calibrateurs de pression : Fluke 719 ; Beamex MC6

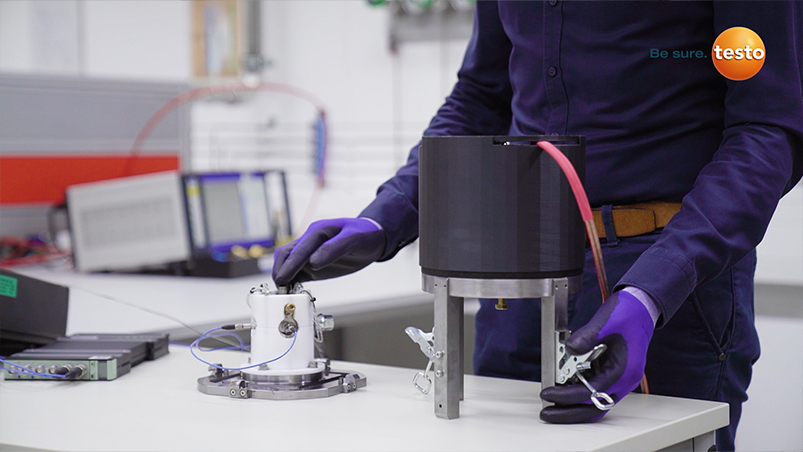

Techniker im Labor macht mit Kalibrator dynamische DruckkalibrierungOuvre la vidéo en superpositionL'installation de cookies Youtube est bloquée jusqu'à ce qu'un clic actif soit effectué sur le bouton de lecture. En cliquant sur ce bouton, vous donnez votre accord pour que Youtube place des cookies sur le terminal que vous utilisez. Vous trouverez de plus amples informations sur notre page de protection des données.

Couple

Les connexions boulonnées avec des couples de serrages forces bien définies sont indispensables dans de nombreux secteurs industriels.

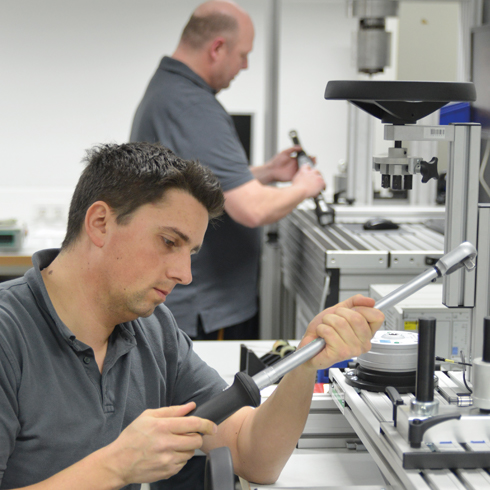

Les étalonnages accrédités ou raccordés de vos clés dynamométriques, tournevis et testeurs de couple peuvent être effectués sur nos bancs d'étalonnage spécialement équipés dans une plage de mesure de 0,01 Nm à 3 000 Nm conformément aux spécifications normatives.
Suite à des nombreuses demandes pour des couples plus importants, nous avons fait évoluer notre plage d’étalonnage sous accréditation et en raccordé. Ainsi nous sommes en capacité d’étalonner vos capteurs de couple dans une plage de mesure allant de 0,2 Nm à 5 000 Nm. Des étalonnages sur site sont également possibles de 0,4 Nm à 5 kNm.

  •  Clés dynamométriques/tournevis selon NF EN ISO 6789 ou DKD-R 3-7
  •  Testeurs de couple selon DKD-R 10-8
  •  Capteurs de couple selon DIN 51309:2022
Étalonnage des clés dynamométriques

Dans le domaine du couple, par exemple, nous sommes spécialisés dans les appareils de mesure suivants :

  • Clé dynamométrique : Stahlwille 730, Hazet 5000 6000, Garant, Gedore Tohnichi, Proxxon, WIHA 7441 + 7443, Wera, Kanon
  • Tournevis dynamométrique : Atlas Copco BCP, BCV
  • Testeur de couple : Norbar ; Stahlwille 7728 ; Stahlwille 7721 ; Stahlwille 7723 ; Hios ; Mark 10 ;
  • Capteur de couple : HBM T4WA ; Schatz ; Burster

Angle de rotation

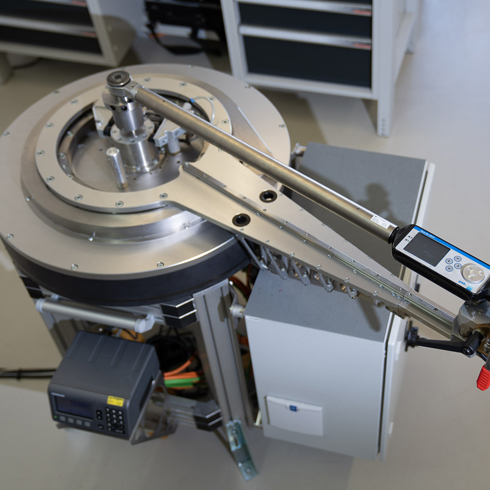

Grâce à notre banc d'essai d'angle de rotation, nous sommes idéalement équipés pour l'étalonnage de vos capteurs d'angle de rotation et de vos systèmes de mesure, ainsi que des clés dynamométriques et d'angle de rotation conformément à la norme VDI/VDE 2648 parties 1 et 2.

Dans notre laboratoire de Dachau, nous avons la possibilité d'effectuer l'étalonnage combiné DAkkS de vos codeurs rotatifs avec une vitesse de rotation de < 0,2 1/min et faisons ainsi partie des plus performants dans ce domaine. En principe, tous les points de mesure entre 0° et 360° sont possibles.

Étalonnage des capteurs d'angle de rotation

Dans le domaine des angles de rotation, nous sommes spécialisés dans les appareils de mesure suivants, par exemple :

  • Capteurs de couple avec option d'angle : HBM T4WA
  • Clé dynamométrique avec rapporteur : GWK Quantec ; SCS ; Gedore E-Torc
  • Encodeur rotatif : Wachendorf

Force

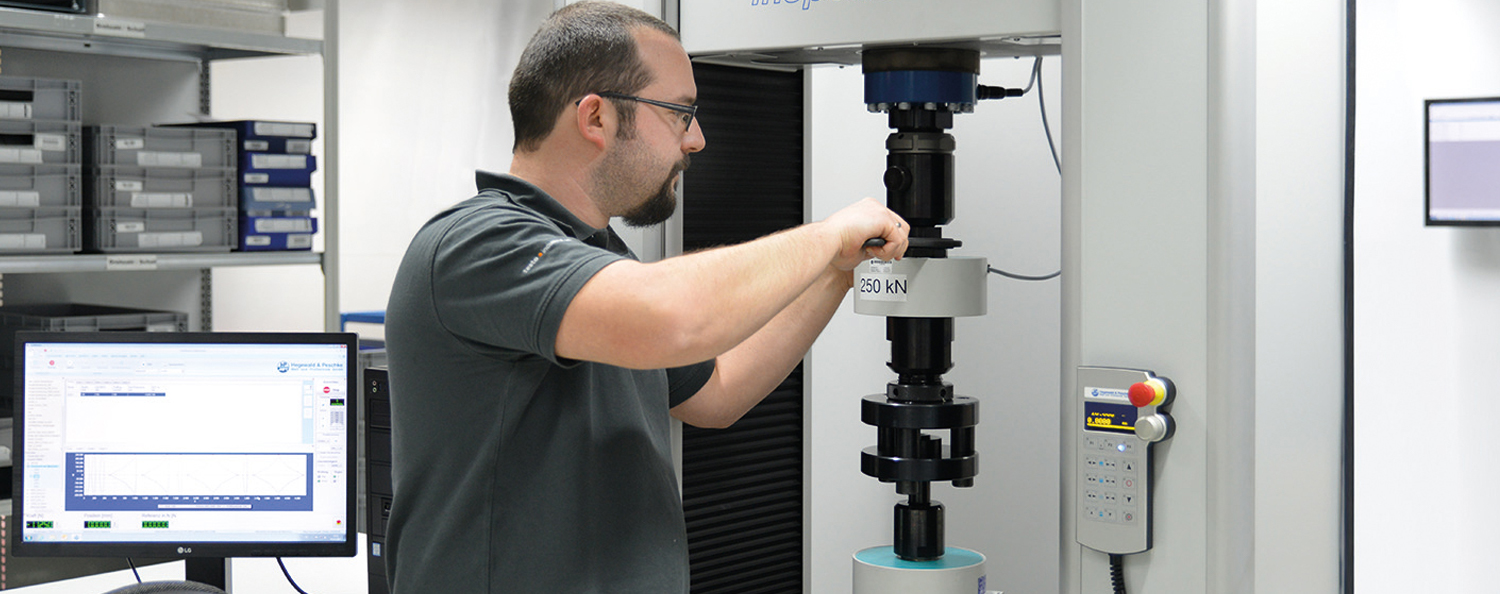

La mesure de la force respective est indispensable pour le formage de divers composants. C'est le seul moyen de fabriquer des produits de manière standardisée et de garantir la qualité. Par conséquent, une grande variété de jauges et de capteurs de force doive être étalonnés à intervalles réguliers. Testo Industrial Services présente un dispositif d'étalonnage de force avec une plage de mesure allant jusqu'à 250 kN.

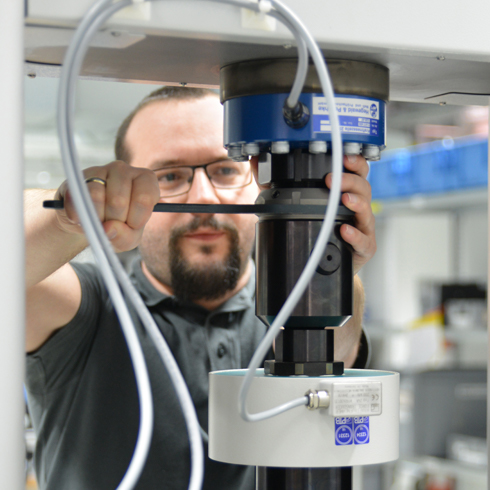

Tous les dynamomètres et les capteurs de force courants peuvent être étalonnés sur notre banc d'étalonnage en force, où celle-ci est déterminée par la déformation élastique d'un corps. L'étalonnage est effectué au moyen d'une mesure par comparaison ; un étalon de référence de haute précision assure la traçabilité. 

Étalonnage des capteurs de force

Dans le domaine de la force, par exemple, nous sommes spécialisés dans les appareils de mesure suivants :

  • Jauges de force  : Chatillon DFE II ; Alluris FMI ; Sauter FL
  • Capteur de force à jauge de contrainte : HBM U2B ; Burster 8524 ; ME-Measurement Systems KM
  • Transducteur de force piézoélectrique : Kistler 9311B
  • Cellules de charge/transducteur de pression hydraulique : Tecsis F1115

Accélération

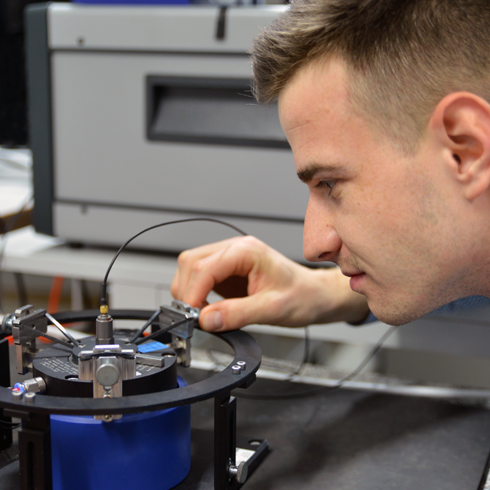

Dans l'industrie, les forces vibratoires agissent au cours de divers processus de travail, qui sont mesurés à l'aide de capteurs d'accélération. Notre service d'étalonnage des accéléromètres et des vibromètres couvre une gamme étendue et complexe d'applications dans presque toutes les branches de l'industrie. Nous proposons ici des étalonnages acoustiques accrédités par le DAkkS et traçables, indépendants du fabricant. Les vibrations qui se produisent pendant l’étalonnage sont facilement absorbées par notre table en grès de 2,6 tonnes. 

Grâce à notre expertise, nous sommes en mesure de réaliser des étalonnages secondaires sinusoïdaux de calibrateurs de vibrations, de transducteurs de vibrations tels que les capteurs monoaxiaux et triaxiaux, de vibromètres (dans la gamme de fréquences de 0,2 à 20 000 Hz) jusqu'à des solutions individuelles spéciales pour les compteurs de fréquence de vibrations sans contact ou les vibro-pads. L'étalonnage est effectué selon le principe de l'étalonnage par comparaison secondaire, conformément à la norme DKD-R 3-1 ISO 16063-21 (étalonnage par vibration).

Nous vous proposons un étalonnage complet DAkkS de presque tous les équipements d'essai de vibration, consultez notre portée d'accréditation.

En plus de l'étalonnage, nous offrons également la possibilité de réparer vos appareils d'enregistrement dans notre centre de service à Hambourg ainsi que de régler vos appareils selon les spécifications du fabricant dans nos laboratoires.

Étalonnage des transducteurs de vibrations

Dans le domaine de l’accélération, par exemple, nous sommes spécialisés dans les appareils de mesure suivants :

  • Transducteurs de vibrations de tout fabricant : Althen, Brüel&Kjaer, CTC ; Dytran, Endevco, Honeywell, ifm
  • Calibrateurs de vibrations : Brüel&Kjaer, Metra Measurement and Frequency Technology, PCB Piezotronics, MTS
  • Vibromètres : Brüel&Kjaer Vibro, db Prüftechnik, Fluke, Nti Audio, SKF
